■ コンセプトと特徴

より低コストで販売することを目指して開発しました。構成パーツ数を減らし、極限までシンプルな構造を追求しました。

OneFRAMEに最適な薄型ケースを選択することも可能です。このケースは、OneFRAMEのサイズに完全最適化された専用設計です。

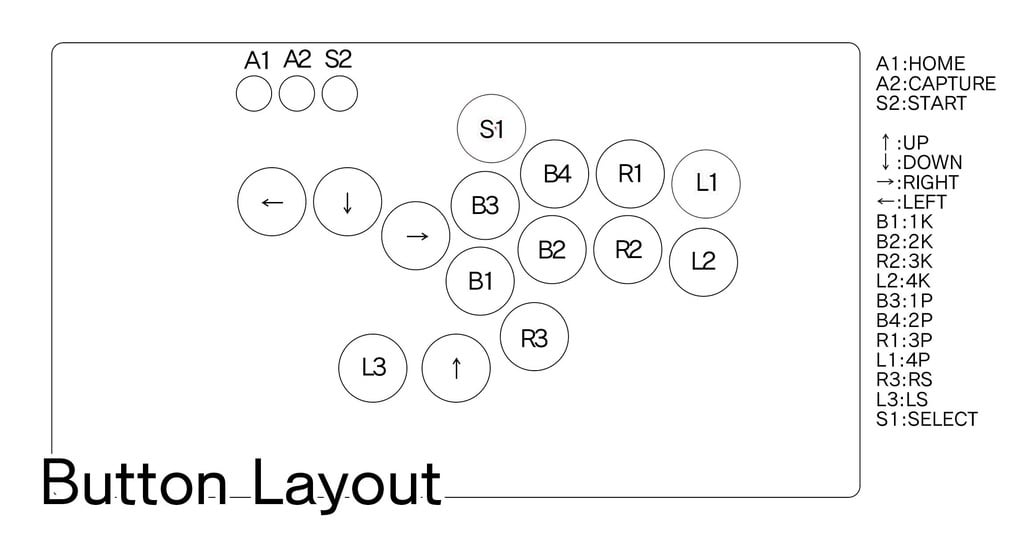

■ ボタン配置カスタムについて

ボタンの位置を自由にカスタムするオプションがあります。ボタン配置はWeb上のツールを使って簡単に作成可能です！

・MLのレイアウトページ: https://app.jumphack.jp/button-layout-lab/09-ml

※配置カスタムオプションを選択した場合は、発送にかかる日数が数日程度長くなります

■ XSとMLのサイズについて

・XSサイズ：300mm × 206mm
・MLサイズ：348mm × 206mm

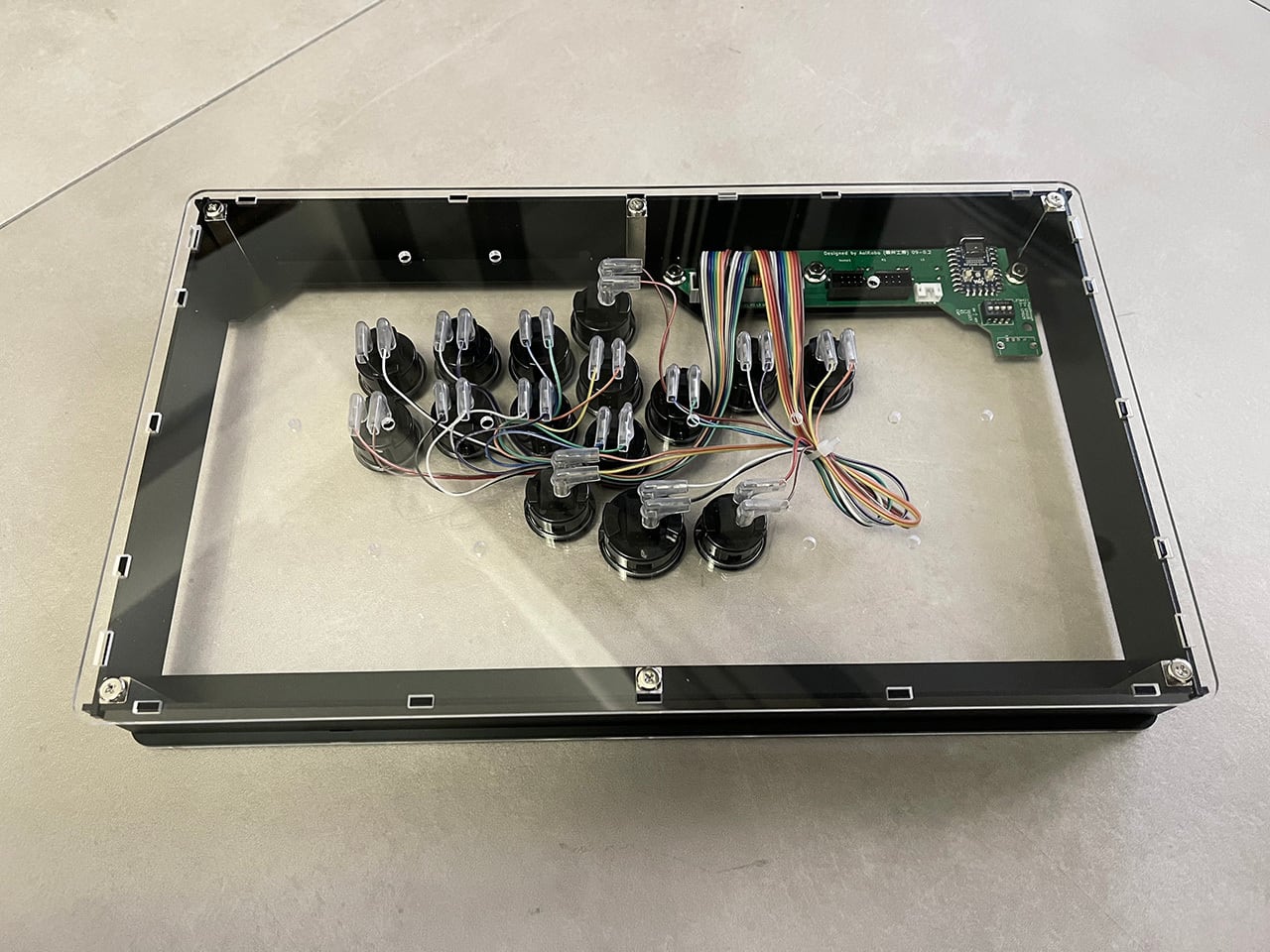

■ 内容物

ボタン以外のすべての部品を含みます。（ボタンを基本構成に含めないのは、「好きなカラーを選びたい」というご要望が多かったためです）

【内容物一覧】

・本体ケース
・ネジ類
・制御基板およびボタン接続用ハーネス

※ボタン付属オプションも選択可能です

■ 組み立てキットについて

本製品は組み立てキットとして販売します。
組み立てにはプラスドライバーとラジオペンチが必要です。
09は、もっとも簡単な組み立てキットのひとつとなります！

■ ボタン付属オプションの詳細

＜三和電子製ボタン＞

・ハメ込み式押しボタン30φ（ビデオゲームボタンサイズ）【OBSF-30】
・ハメ込み式押しボタン24φ（スタート・セレクトボタンサイズ）【OBSF-24】

ボタンの色は「黒」「白」または「カラー不定」から選べます。

※「カラー不定」は、在庫に余裕のあるボタン（黒白以外になることが多いです）をこちらで選択してお送りします
※ OneFRAME専用ケースには取り付けできません

■ OneFRAME専用ケースサイズについて

OneFRAME専用ケースを選択した場合、異なるのはケースの厚さのみです。非常に薄型のため、組み立ての難易度がやや上がります。狭いスペース内で配線の取り回しに注意が必要です。

■ USBパススルー端子について

制御基板上にUSBパススルー端子が必要な場合は、オプションで指定できます。

こちらを機器を接続した状態でPS5にて動作確認を行いました→Brook Wingman FGC Fighting Stick Converter（ https://amzn.to/4lOd35G ）

※在庫状況により、このオプションを選択していない場合でも、USBパススルー端子付き基板が発送されることがあります。

■ 自作キットについて

本製品は自作キットです。組み立てにはドライバーとラジオペンチが必要です。

組み立て方法の解説ページ: https://note.com/isomeaoi/n/nbd88dfc62061

使い方の説明(PC版): https://note.com/isomeaoi/n/n5aced05b14eb

■ 対応機種

PC / Nintendo Switch / Switch 2

※ Nintendo Switch 2で使用する場合はSwitchモードを使用してください
※ PS5 で使用する場合は別認証機器（Brook Wingman FGC Fighting Stick Converter等）が必要です（USBパススルー端子付き版に限ります）

■ 制御基板

RP2040-Zero + GP2040-CE 0.7.10（ファームウェアマニュアル: https://gp2040-ce.info/usage ）

※初期設定では、上下ボタンの同時押しおよび左右ボタンの同時押しは、ニュートラルになります（カプコン公式ルールに準拠）

■ ケーブル接続について

別途 USB Type-C（CtoA） ケーブルが必要です。

■ ボタン部分を除いた本体サイズ

・約W348xD206xH43mm（標準サイズ）
・約W348xD206xH25mm（OneFRAME専用薄型サイズ）

■ 質量

・約800（標準サイズ / 三和電子ボタン装着時）

●保証期間

60日
